ИСПОЛЬЗОВАНИЕ ГИДРОЦИКЛОНОВ НТЦ «ЭККОМ»
В промышленной практике известны гидроциклоны и мультигидроциклоны, обеспечивающие удаление мелких твердых частиц из технологических жидкостей (суспензий). Их принцип действия заключается в придании путем вращения жидкости содержащимся в жидкости взвешенным твердым частицам значительных центробежных сил, величина которых соизмерима с центробежными силами в центрифугах. Для создания вращательного движения жидкости с большой скоростью вводят через небольшое отверстие по касательной в среднюю часть аппарата конусной формы, называемого гидроциклоном. В этом аппарате поток наряду с вращением разделяется на две части. Меньшая часть жидкости с основным количеством твердых взвешенных частиц скользит по конусной стенке и выводится из гидроциклона через отверстие в вершине конуса в виде шлама (густой суспензии). Большая часть уже осветленной жидкости с незначительным количеством частиц наименьших размеров (слив) удаляется из аппарата через отверстие с противоположной стороны гидроциклона. Гидроциклоны применяются как самостоятельно, так в комплексе из нескольких штук, объединенных в батарею, в которой параллельно соединены входные и выходные отверстия каждого гидроциклона. Гидроциклоны нашли широкое применение для обогащения в жидкой среде абразивных минералов, песка, для сгущения (концентрирования) пульп (суспензий) в различных отраслях промышленности, в т.ч. в нефтегазовой, а также для очистки промышленных сточных вод. К достоинствам гидроциклонов относятся эффективность, высокая производительность, компактность, простота устройства и отсутствие вращающихся частей, фактическое отсутствие обслуживания, минимальный расход энергии насоса подачи жидкости в гидроциклон. В промышленности обычно используются гидроциклоны с диаметром входного участка (диаметр цилиндрической части) от 50 мм до 1000 мм. Большие по размерам гидроциклоны обладают и большей производительностью, но не извлекают из исходной суспензии мелкие частицы. Чем меньше диаметр цилиндрической части, тем меньшая производительность гидроциклона, но одновременно тем меньшие по размерам частицы могут отделяться от жидкости при помощи гидроциклона. Необходимая производительность может достигаться объединением требуемого числа малых гидроциклонов в батарею (мультигидроциклоны).

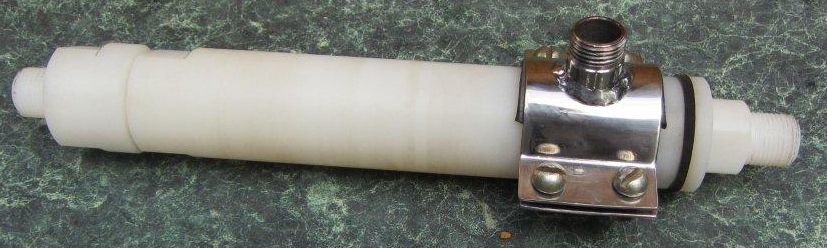

В ООО «НТЦ «ЭККОМ» разработаны и внедрены редко изготавливаемые в промышленности малые гидроциклоны с диаметром цилиндрической части 15мм и 30мм, эффективно извлекающие из воды тонкодисперсные твердые примеси. Разработаны и изготовлены также конструкции мультигидроциклонов, из малых гидроциклонов. Производительность таких мультигидроциклонов может отвечать любым требованиям заказчиков. Ниже приведены технические данные разработанных аппаратов.
| Обозначение
аппарата |
Г15 | 2МГ15 | 4МГ15 | Г30 | 2МГ30 | 3МГ30 | 4МГ30 | 8МГ30 | 12МГ30 |
| Диаметр
цилиндрической части, мм |
15 | 15 | 15 | 30 | 30 | 30 | 30 | 30 | 30 |
| Угол конуса, град. | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Материал | Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
Капролон
П-уретан Нерж. сталь |
| Производительность
по питанию, м3/час |
0,2 | 0,4 | 0,8 | 1,0 | 2,0 | 3,0 | 4,0 | 8,0 | 12,0 |
| Эффективность удаления частиц из воды, % | до 95 | до 95 | до 95 | до 95 | до 95 | до 95 | до 95 | до 95 | до 95 |
| Крупность граничного зерна
(крупность слива), мкм |
7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 10 |
| Рабочее давление, атм | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 | 2 — 8 |
| Минимальный объем
шлама, % от питания |
15 | 15 | 15 | 10 | 10 | 10 | 10 | 10 | 10 |
| Габаритный размер,
мм |
140х100
х50 |
140х100
х80 |
140х100
х130 |
190х108
х 390 |
260х200
х 390 |
260х200
х 390 |
260х200
х 390 |
420х370
х 390 |
660х610
х 390 |
| Ориентировочная
цена, USD |
285 | 360 | 495 | 570 | 600 | 1575 | 2130 | 4050 | 7500 |
Под заказ возможна поставка мультигидроциклонов с производительностью, отличающейся от приведенных в таблице.
